Ретранслятор AnyTone R780

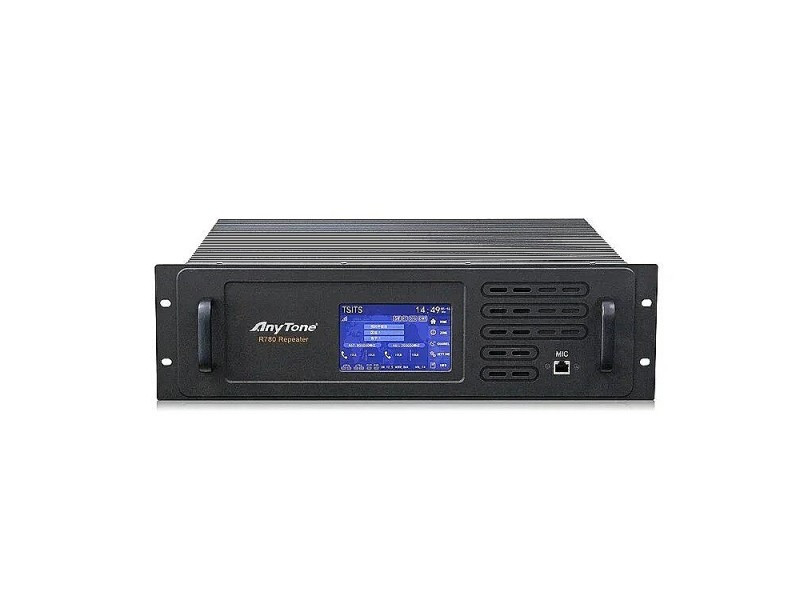

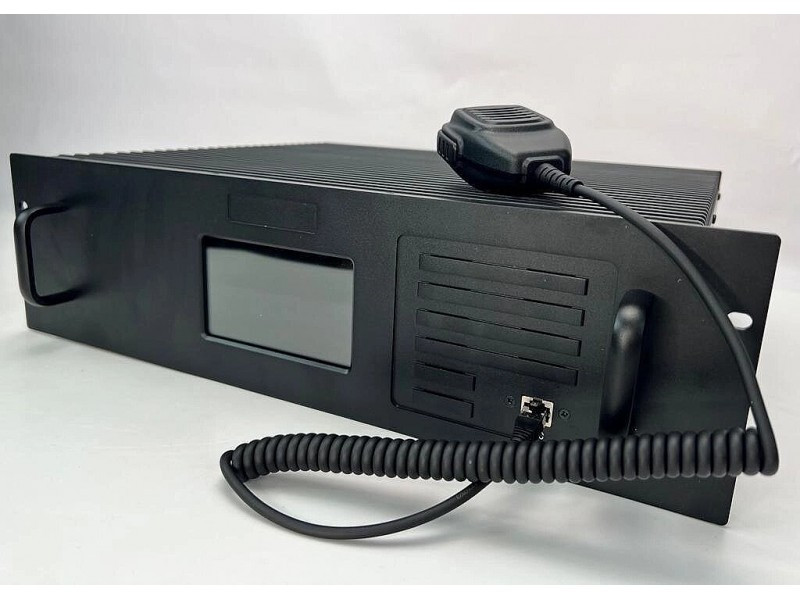

Ретранслятор Anytone R780 UHF работает с дуплексным разносом частот в диапазоне UHF. Выходная мощность регулируется. Максимальная выходная мощность 50 Вт в режиме полного цикла. Ретранслятор предназначен для стационарной установки с питанием от сети переменного тока 220В. Возможно изготовление варианта ретранслятора с питанием от сети постоянного тока. UHF ретранслятор Anytone R780 может работать в аналоговом режиме (модуляция FM - 11K0F3E, 14K0F3E, 16K0F3E), цифровом режиме DMR Tier I, II (два раздельных слота) или смешанном режиме Mix Mode - ретранслятор автоматически определяет тип входящего сигнала. Таким образом, пользоваться ретранслятором могут как пользователи аналоговых радиостанций, так и цифровых DMR. Ретранслятор Anytone R780 может работать с цифровыми радиостанциями различных производителей, как с шифрованием, так и без. Anytone R780 выполнен в цельнометаллическом корпусе с массивным радиатором с пассивным охлаждением. Работа ретранслятора абсолютно бесшумная. На передней панели имеется дисплей, отображающий каналы, кнопки переключения каналов, светодиоды состояния, регулятор громкости, динамик и разъем для подключения тангенты. Дуплексный фильтр установлен внутрь корпуса ретранслятора. Большой сенсорный дисплей отображает информацию о каналах, выходной мощности, силе сигнала и прочее. Можно изменить некоторые параметры без ПК. Ретранслятор Anytone R780 может быть подключен к DMR сети Brandmeister при наличии опциональной платы. LAN разъем и соответствующая периферия уже имеется в базовой версии ретранслятора. Технические характеристики УКВ ретранслятора AnyTone R-780 Приемник Частотный диапазон UHF: 400-470 MHz Канальный шаг 6.25KHz / 12.5KHz / 25KHz Чувствительность в аналоговом режиме 0.3μV(12dB SINAD) 0.22μV(typ.) (12dB SINAD) 0.4μV(20dB SINAD) Чувствительность в цифровом режиме DMR 0.28μV(3%BER@12.5kHz) 0.3μV(3%BER@6.25kHz) Избирательность по соседнему каналу Цифровой/аналоговый режим 62dB@6.25kHz 70dB@12.5kHz 75dB@25kHz Интермодуляция 70dB Блокировка 95dB Подавление зеркальных каналов 90dB Выходная звуковая мощность при искажениях ≤ 5% distort 2.0W / 8Ω Паразитные излучения <-57dBm Передатчик Частотный диапазон UHF: 400-470 MHz Выходная мощность 5~50W Канальный шаг 6.25kHz / 12.5kHz / 25kHz Побочные излучения -36dBm( ≤ 1 GHz) -30dBm(>1 GHz) FM модуляция 16K0F3E@25kHz 11K0F3E@12.5kHz 4FSK Цифровая модуляция 12.5KHz（data）7K60FXD 12.5KHz（data+voice）7K60FXW 6.25KHz（data）4K00F1D 6.25KHz（data+voice） 4K00F1W Звуковые искажения ≤ 3% Неравномерность АЧХ звукового тракта +1 ~ -3dB FM Шумы&Искажения 40dB @12.5KHz 45dB @25KHz Цифровые ошибки FSK <1.5% Мощность излучения по соседнему каналу 60dB @12.5KHz 70dB @25KHz TX паразитные излучения -36dBm( ≤ 1 GHz) -30dBm (>1 GHz) Общие характеристики Диапазон частот UHF1: 400-470 MHz Каналы 600 Зоны 32 (максимум 32 канала в одной зоне) Выходная ВЧ мощность 5-50W Размеры (Г Ш В) 420*483*132.5mm Вес 15Kg Входное напряжение AC 220V Входное напряжение DC 13.6V±15% (опция) Потребляемый ток (режим ожидания) <800mA Потребляемый ток (режим передачи) <11A Потребляемый ток (режим приема) <1900mA Стабильность частоты ±0.5ppm Сопротивление ВЧ нагрузки 50Ω Цифровой вокодер AMBE+2 RF разъемы Tx（N）、Rx（N） IP контроллер CPU Freescale i.mx6Q 4Core CORTEX A9 RAM 1G DDR3 Flash память 8G SD Micro SD，Max 128G Дисплей 24bit_RGB сенсорный USB Mini USB2.0 (OTG) Сетевой интерфейс 10/100/1000 Mbps Ethernet ПРОЧЕЕ 100% рабочий цикл Высокая выходная мощность Встроенный дуплексер Цветной сенсорный дисплей Варианты изготовления для DMR / NXDN / dPMR Отличные характеристики приемного тракта Аналоговая и цифровая модуляция автоматическое определение типа приемного сигнала: аналог, цифра разъем для подключения тангенты CTCSS/DCS кодирование/декодирование ВЧ разъемы N-female Импеданс 50 Ом питание от сети 220В Бесшумный рабочий режим Подключение к радиолюбительской сети Brandmeister (опция) Вместе с этим покупают
